- Starter Kit mit verschiedenen Spannern und Anschlagelementen
- Für verschiedenste Anschlag- und Spannsituationen geeignet

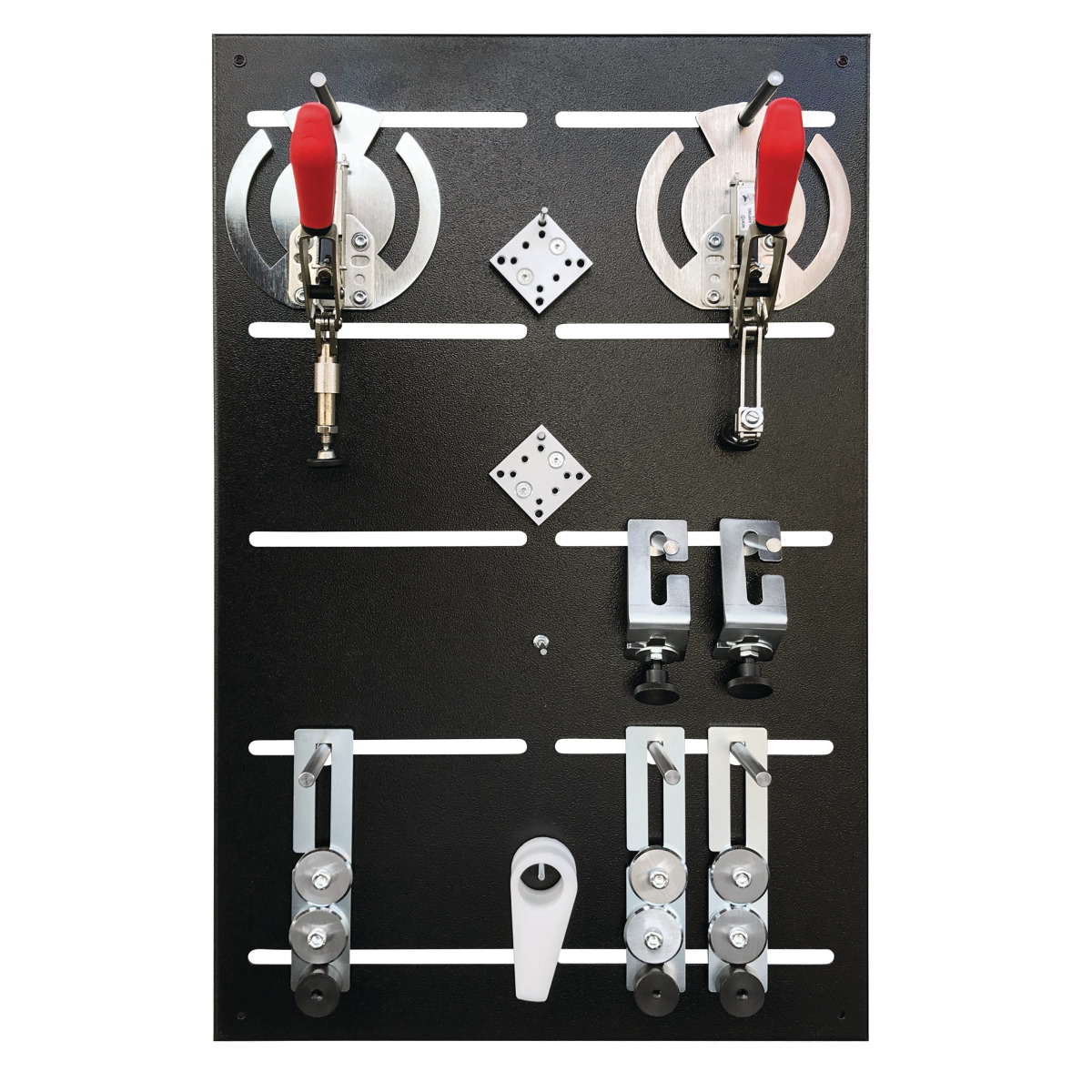

- Alles griffbereit und aufgeräumt am Wandpaneel
- Wandpaneel erweiterbar
HerstellerStürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten:
- Spanner Länge: 244 / 253 mm
- Spanner Druckrichtung: senkrecht / waagrecht
- Spanner Haltekraft: 3,0 kN
- Höhenausgleich max.: 40 / 0 mm
- Hubausgleich max.: 0 / 35 mm
- Hubausgleich automatisch: 35 / 13 mm
- Spannsystem: Lochraster Ø20 mm
- Klemmbolzen Durchmesser: 20 mm
- Adapterplatte Durchmesser: 140 mm
Abmessungen und Gewichte
- Länge (Produkt) ca.: 450 mm
- Höhe (Produkt) ca.: 700 mm
- Gewicht (Netto) ca.: 10,2 kg
Lieferumfang:
- 1 Ordnungspaneel aus Stahlblech, gepulvert 700 x 450 mm mit Aufnahmestiften
- 1 Adapterplatte rund mit Waagrechtspanner
- 1 Adapterplatte rund mit Senkrechtspanner
- 6 Klemmbolzen ø20 mm mit Scheibe
- 4 Platten offen 180 x 40 mit Gewinde
- 4 Drehlager mit Gewindestift für Exzenterspanner
- 4 Exzenterspanner Kunststoff
- 2 Winkel offen 80 x 40 x 60
- 2 Anschlagschrauben
- 2 Adapterblöcke zum Erhöhen der Spanner auf der runden Adapterplatte
